有彩色液晶显示人机接口，全汉字显示菜单；也可为数码管显示或无本地显示，另配手持终端，实现就地监控和调试功能。
三、技术指标
1、 环境条件
1.1环境温度：
工作：-40℃～+70℃。
储存：-40℃～+85℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
1.2相对湿度：湿月的月平均大相对湿度为90％，同时该月的月平均低温度为25℃且表面不凝露。高温度为+40℃时，平均大湿度不超过50％。
1.3 大气压力：80kPa～110kPa（相对海拔高度2km以下）。
2、 额定数据
2.1额定电源电压:直流或交流220V或直流110V (订货及使用时区分规格)
2.2额定交流数据：
交流电压：100V/400V /690V
交流电流：5A或1A (订货及使用时区分规格)
额定频率：50Hz
2.3热稳定性：
交流电压回路：长期运行 1.2Un
交流电流回路：长期运行 2In
3、装置功耗
3.1交流电压回路：每相不大于0.5VA；
3.2交流电流回路：In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
3.3保护电源回路：正常工作时，不大于12W；保护动作时，不大于15W。
4、 抗干扰性能
4.1脉冲群干扰试验：能承受GB/T14598.13－1998规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。
4.2快速瞬变干扰试验：能承受GB/T14598.10－2007第四章规定的严酷等级为A级的快速瞬变干扰试验。
4.3辐射电磁场干扰试验：能承受GB/T14598.9－2002第四章规定的严酷等级的辐射电磁场干扰试验。
4.4静电放电试验：能承受GB/T14598.14-1998中4.1规定的严酷等级为Ⅲ级的静电放电试验。
4.5电磁发射试验：能承受GB/T14598.16－2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。
4.6工频磁场抗扰度试验：能承受GB/T17626.8－2006第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。
4.7脉冲磁场抗扰度试验：能承受GB/T17626.9－1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。
4.8阻尼振荡磁场抗扰度试验：能承受GB/T17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
4.9浪涌抗扰度试验：能承受IEC 60255-22-5:2002第4章规定的严酷等级的浪涌抗扰度试验。
4.10传导骚扰的抗扰度试验：能承受IEC 60255-22-6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。
4.11工频抗扰度试验：能承受IEC 60255-22-7:2003第4章规定的工频抗扰度试验。
5、 绝缘性能
5.1绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
5.2介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2800V的直流电压,历时1min的检验无击穿或闪络现象。
5.3冲击电压：装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验；其余各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。
6、机械性能
6.1振动响应：装置能承受GB/T 11287-2000中4.2.1规定严酷等级为I级振动响应检验。
6.2冲击响应：装置能承受GB/T 14537-1993中4.2.1规定严酷等级为I级冲击响应检验。
6.3振动耐久：装置能承受GB/T 11287-2000中4.2.2规定严酷等级为I级振动耐久检验。
6.4冲击耐久：装置能承受GB/T 14537-1993中4.2.2规定严酷等级为I级冲击耐久检验。
6.5碰撞：装置能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。
7、 测量精度
7.1各模拟量的测量误差不超过额定值的±0.5%；
7.2功率测量误差不超过额定值的±1%；
7.3开关量输入分辨率不大于1ms。
8、 触点容量
8.1在电压不大于250V，电流不大于1A，时间常数为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A。
8.2在电压不大于250V，电流不大于2A的交流回路（cosφ=0.4±0.1）中触点断开容量为250VA，长期允许通过电流不大于5A。
四、装置功能介绍
1、保护功能：
1.1非电量保护
装置设有8路非电量保护，可以由软压板即控制字控制投退，出口延时可以整定，4路动作于跳闸，4路动作于告警。当非电量跳闸或告警后如果故障状态一直存在，则故障信号或告警信号一直保持，直到备用非电量故障状态解除。
1.2 装置故障告警
保护装置的硬件发生故障（FLASH故障等），驱动装置告警继电器，同时闭锁保护，处理完故障后，重新上电后，就可以把告警灯复归掉。
1.3电气量保护功能
速断、限时速断、过流保护功能：

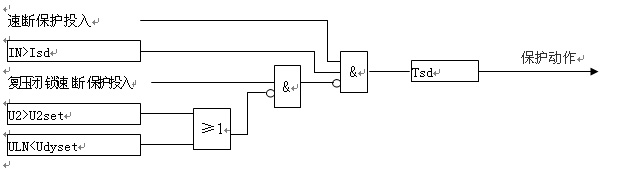

●速断保护元件的动作逻辑图如下图所示
图中,Isd为速断保护电流定值；U2set为复合电压负序电压定值；Udyset为复合电压低电压定值；Tsd为速断保护时限定值；IN为任一相保护电流；ULN为任一线电压；U2为计算负序电压，根据三相相电压可计算出负序电压；ULN为任一线电压。
●限时速断保护元件的动作逻辑图如下图所示：
图中,Ixssd为限时速断保护电流定值；U2set为复合电压负序电压定值；Udyset为复合电压低电压定值；Txssd为限时速断保护时限定值；IN为任一相保护电流；ULN为任一线电压；U2为计算负序电压，根据三相相电压可计算出负序电压；ULN为任一线电压。

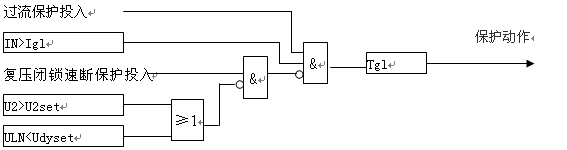

●过流保护元件的动作逻辑图如下图所示
图中,Igl为过流保护电流定值；U2set为复合电压负序电压定值；Udyset为复合电压低电压定值；Tgl为过流保护时限定值；IN为任一相保护电流；ULN为任一线电压；U2为计算负序电压，根据三相相电压可计算出负序电压；ULN为任一线电压。
1.4过负荷保护功能
过负荷保护元件的动作逻辑图如下图所示：
图中，Igfh为过负荷保护电流定值；Tgfh为过负荷时限定值；IN为任一相保护电流；过负荷动作后发送告警信号。
1.5 PT断线保护功能

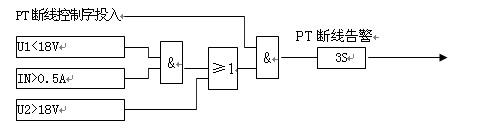

PT断线动作逻辑图如下图所示：
图中，U1为计算正序电压，U2为计算负序电压，IN为任一相保护电流。
1.6 零序电流保护功能
零序电流保护功能逻辑图如下图所示：
图中，Ilx为零序电流保护电流定值，Tlx为零序电流保护时限定值，I0为零序电流值。
1.7 过电压保护功能
过电压保护功能逻辑图如下图所示：
图中，Ugy为过电压保护电压定值，Tgy为过电压保护时限定值，ULN为任一线电压。
1.8 欠电压保护功能

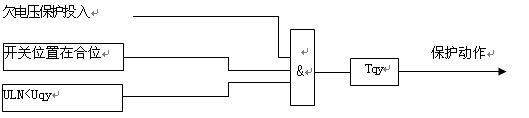

欠电压保护功能逻辑图如下图所示：
图中，Uqy为欠电压保护电压定值，Tqy为欠电压保护时限定值，ULN为任一线电压。
1.9 CT断线功能
当大相电流Imax与小相电流Imin差值大于0.75倍大相电流，开关位置在合位，任意相电流大于6%额定电流，在CT断线保护投入时延时0.5秒报CT断线告警，CT断线保护功能逻辑图如下图所示：
1.10 单相接地功能
单相接地保护元件的动作逻辑图如下图所示：
图中，Ulx为单相接地保护零序电压定值；T0为单相接地时限定值；U0为零序电压。
1.11负序电流保护
负序电流保护主要针对各种非接地性不对称故障，如：变压器发生某相断相或不平衡时。
负序电流保护元件的动作逻辑图如下图所示：
图中，Ifx1为负序一段保护电流定值；Ifx2为负序二段保护电流定值；Tfx1为负序一段保护时限定值；Tfx2为负序二段保护时限定值；I2为计算负序电流。负序一段为告警，负序二段为跳闸。
2、遥测、遥信、遥控
箱变1段低压侧遥测：Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ucb、Uac、P、Q、COSφ、f等；
箱变2段低压侧遥测：Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ucb、Uac、P、Q、COSφ、f等；
遥信：各种保护动作信号及断路器位置遥信、开入遥信等；
遥控：远方控制跳/合闸、软压板投退、修改定值等。
3、 数据采集及故障告警功能
装置采集变压器低压侧两组三相电流（测量、保护）、变压器低压侧两段三相线电压、频率、功率因数、有功功率、无功功率用于综自系统的遥测。
装置设置了48路开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，小空开位置信号，熔断器熔断信号，箱变门开关信号等普通开关量信号；也可实现重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护，同时提供8个可编程的备用非电量功能（4路跳闸，4路告警），便于非电量扩展。
装置设置了9路开出，方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。
装置故障告警，保护装置的硬件发生故障（FLASH故障等），驱动装置告警继电器，同时闭锁保护，处理完故障后，重新上电后，就可以把告警灯复归掉。
4、温度采集功能
装置可采集多路热电阻或温度变送器的信息，便于监视箱变内多处的温度，并且设置温度超限告警功能。
5、通讯管理机功能
箱变智能监控装置内置通信管理与光电转换模块，实现光伏系统所属智能设备通信信息的集中和传输，提供8路RS485主站接口，可接入逆变器、智能汇流箱等设备，每个RS485接口可接入设备32台，传输速率300bps-9600bps可配置，传输距离可达1000米，可支持IEC60870-5-101、IEC60870-5-104、DMP500、Modbus、CDT、9702、私有协议（需提供规约文本）等多种规约。
箱变智能监控装置提供2路光纤以太网接口，可组成自愈式光纤环网。光纤接口为单模或多模SC型(可选ST、FC等)，波长为1310nm，传输距离可达50km，通信协议采用IEC60870-5-104，面向单个智能设备数据，实现Modbus到IEC60870-5-104的统一转换和传输，可方便接入目前主流的电站监控系统。
箱变智能监控装置内置通信管理机提供双机冗余，双以太网等多种级联的工作方式，具有灵活的在线、离线调试手段，可靠的升级程序、下载参数及数据查询、报文监视等功能；具备强大的自我诊断与自恢复功能，在受到外界干扰或其他原因导致程序运行出错时，系统能在极短的时间内自行恢复。
6、无线WIFI网络通讯功能
提供1路无线WIFI网络通讯接口,支持无线远程通话及无线透明传输。
7、高压接点无线测温功能
本插件提供1路无线ZIGBEE通讯接口，可采集1-16路现场一次电气设备的运行温度，测温探头采用无线扎带式，安装方便灵活。无线测温探头图如下：
五、贮存及保修
1、 贮存条件
产品应保存在环境温度为-40℃～+85℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内。
2、 保修时间
在用户完全遵守说明书规定的运输、安装贮存和使用的条件下，产品出厂之日起一年内如发生产品损坏，制造厂负责更新或修理。
六、订货须知
1、产品型号、名称、订货数量；
2、交流电流、电压及频率额定值；
3、电源电压额定值；
4、特殊的功能要求及备品备件；
5、供货地址及时间。
