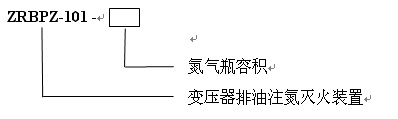

一、型号说明
二、产品特点
该产品具有如下突出特点：
1．以防为主，防消结合。可以有效防止油浸变压器爆裂所产生的火灾，避免重大损失，利于变压器安全运行；
2．不用水或泡沫等灭火介质，免除了消防排水设计和相关设施。
3．属环保产品，该设施不对环境和变压器本身造成任何污染。
4．造价低，运行管理简单、维护方便；
5．本装置采用直流电源供电，工作稳定；信号与逻辑关系成立后，才启动电磁机构立即灭火，排除误动的可能，灭火时间短；
6．限制内部故障引起火灾的损坏范围，减少变压器火灾造成的损失；
7．结构紧凑，易于安装；
8．不受水源等地理环境限制，不会冻冰，阻塞；有效解决了我国华北、西北、东北等三北地区，因水资源缺乏而形成的“以水定所”的被动局面。
三、启动条件
1.防火灭火
当控制中心接收到以下信号：
温度探测器信号；
重瓦斯继电器信号；
断路器跳闸信号(可选)；
控制中心确认变压器存在重大火灾危险，发出声光报警。如系统处于自动状态，将启动消防柜，排油泄压，注氮灭火。
2.防爆泄压
当控制中心接收到以下信号：
超压探测系统动作信号；
重瓦斯继电器信号；
断路器跳闸信号(可选)；
控制中心确认变压器存在重大爆炸及火灾危险，发出声光报警。如系统处于自动状态，将启动消防柜，排油泄压，注氮灭火。装置的压力动作值应高于主变变压器压力释放阀的压力动作值，具体值有变压器订货技术协议确定，推荐值为8～10KPa。
3.手动控制
如果系统处于手动状态，当发现有爆炸或火灾危险时，可手动直接启动消防柜，排油泄压，注氮灭火。手动启动也可加入断路器跳闸信号，即当断路器跳闸后手动才可以控制。
4.控制中心信号
允许灭火 （上）0205000bff00fdcb （下）0305000bff00fc1a
强制灭火 （上）0205000cff004c0a （下）0305000cff004ddb
四、产品简介
1.结构与工作原理
ZRBPZ-101型变压器排油注氮灭火装置（以下简称装置），即为防止火灾危险的产生而开发的成套灭火装置。此装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。
装置由消防柜、控制屏、排油注氮管道、探测器、关闭(控/断流阀)阀等组成。

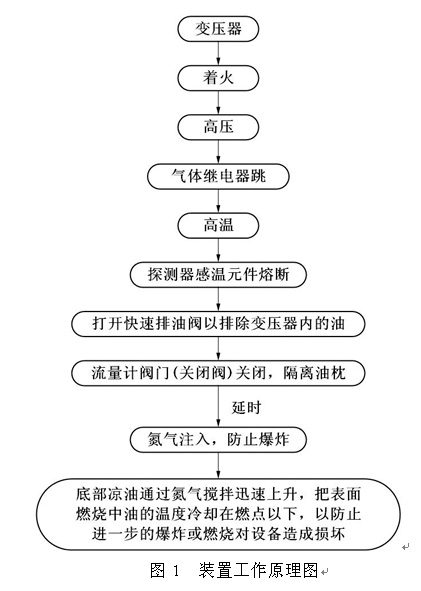

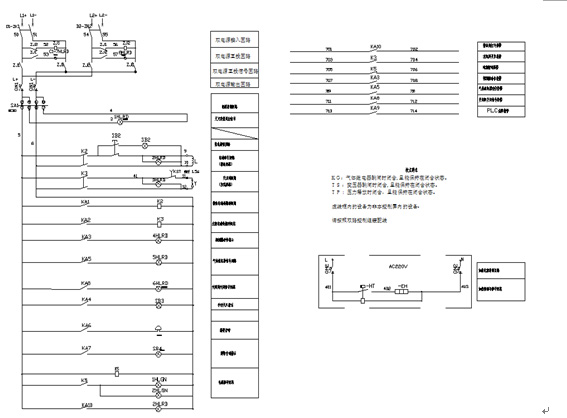

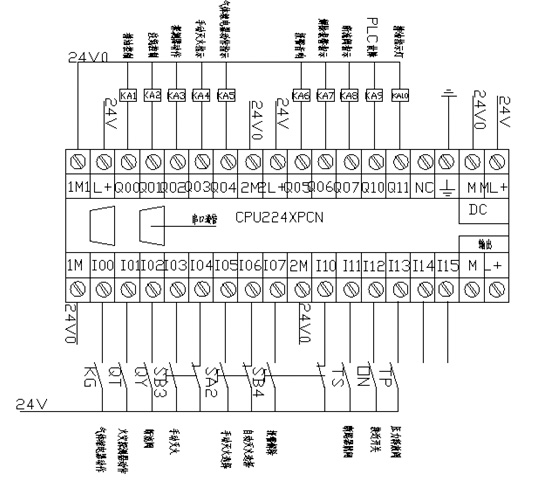

装置工作原理见图1，电路图见图2。
当变压器内部发生故障，油箱内部压力急剧增加，引起气体继电器跳闸动作，若变压器的温度继续升高，探测器达到动作温度，其感温元件熔断，触头接通，电磁机构动作，把快速排油阀打开，开始排出高温油层。延时0～20秒后，开启阀把氮气瓶打开，氮气通过减压阀、开启阀、注氮管路进入油箱底部，迫使油箱内部变压器油循环，使油箱下部较低温度的油和顶层高温油混合，消除热油层，并使表层油温度降到闪点之下，油箱内部火焰自动熄灭。
关闭阀的作用是在排油时自动关闭，防止储油柜中的油浇到初燃的火上，加剧火势。
2.技术参数
1. 氮气瓶容积：0.04m3、0.05m3、0.063m3；
2. 氮气瓶内氮气公称压力：13-15Mpa（20℃）；
3. 内部排油管路直径：φ100mm;φ125mm;φ150mm
4. 注氮管路直径：φ25mm
5. 灭火箱重量：230～240kg
6. 灭火箱控制电路电压：DC220±5％V，各次谐波分量值之浮值和小于直流量的1％
7. 探测器的动作温度为93±2℃
8. 工作环境温度：﹣40℃～60℃，海拔高度≤2000米
9. 有效注氮时间≥10-30min
五、整体布局
1．消防柜宜靠近变压器布置。
2．消防柜排油管应接至事故油或储油罐等变压器事故泄油设施。
3．控制柜宜安装在相关控制室内。无人巡视的场所，应能将信息远传至有人监控的场所。
六、装置运行与维护
1.装置运行
调试完毕，即进入运行工作状态。
在灭火装置运行工作期间应注意观察控制屏上信号灯的指示，一旦发现不正常的信号，应立即查看变压器。当变压器发生火灾时，应首先把变压器从电网中切除，如灭火装置处在自动灭火状态下，装置将开启排油阀和注氮阀进行自动灭火；如变压器需要手动灭火，将方式选择开关置于手动位置，按下手动启动按钮SB3，强制起动灭火装置。
2.装置维护
灭火装置正常工作期间一直经受着严重的气侯条件影响，为使其始终保持良好的灭火性能，每年应进行一次常规检查，通过一系列的检查试验来发现可以影响灭火装置正常工作的危害。
关闭灭火装置
把控制屏电源方式旋钮置于退出位置，退出信号灯亮；
把排油阀和注氮阀引线与端子断开；
检查管道密封情况，如有渗漏，应进行处理；
检查探测器状况；
检查氮气瓶中氮气压强，应不小于13.5Mpa，不应大于15.5Mpa(20ºC时)；
按第六条对装置电气系统进行检查。
七、装置灭火后的恢复
灭火装置中部分零件为一次性消耗品，一旦装置进行灭火，这些零件将损耗，为保证装置正常运行，必须对这些零件进行更换，一般需要做如下工作：
1. 更换部分控测器的感温元件，严重的需更换控测器，易熔件145±10℃熔断；
2. 更换变压器上烧坏的控制导线；
3. 对断流阀进行检查，如有烧坏的密封垫等应更换；
4. 氮气瓶再次加充氮气；
5. 对灭火装置进行一次检查维护，按第七条中的7.2进行维护。
|
